Противопожарные шторы EI60, EI120, EI180 (при орошении)

Противопожарные автоматические шторы типа Fireshield EI60, EI120, EI180 (при орошении водой) предназначены разделять помещения на отдельные противопожарные отсеки и не допускать распространения пожара по всему зданию, защищая людей и материальные ценности от воздействия огня и дыма. Регламентируется ФЗ №123 и ТР ЕАЭС.

Вариант исполнения	Standart	Premium
Ширина, макс.:	12 м	30+ м
Глубина опускания, макс.:	8 м	10 м
Короб (глубина х высота)	150х150 мм 200х220 мм 300х330 мм	245х310 мм

Артикул

50000 руб

Товар отсутствует

Предзаказ

Добавить в сравнение Удалить из сравнения

Принцип работы огнезащитной завесы

Есть 2 варианта конструкции:
Первый вариант: полотно складывается внутривальным двигателем и удерживается в открытом состоянии электромагнитом. В результате срабатывания противопожарной системы завеса опускается и закрывает проем. При поступлении сигнала с пульта - размыкается электромагнит и отпускает механизм шторы. Закрытие проёма происходит за счёт силы тяжести, массы полотна и отсекающей планки, скорость опускания 0,15 метров в секунду.
При отсутствии электроэнергии электромагнит удерживается за счет аккумулятора в ИБП. Время работоспособности ИПБ зависит от ёмкости установленного аккумулятора и обычно составляет 72 часа.

Второй вариант: с внутривальным двигателем на 220В без электромагнита. Опускание и подъём конструкции производится двигателем при срабатывании противопожарной сигнализации. При отсутствии электричества штора опускается за счет наличия ИБП.

Возможно исполнение с дверью-лазейкой. Противопожарная штора с дверью-лазейкой не устанавливается на путях эвакуации.

Пределы огнестойкости огнеудерживающего экрана:

EI15-EI180 (с односторонним использованием водяного орошения от существующих спринклерных или дренчерных систем пожаротушения здания, расход воды не менее (0,08*h) л/м*с на погонный метр по ширине, где h- высота шторы в метрах).
Пределы огнестойкости EI15, EI45, EI60, EI90, EI120 входят в пределы 180 минут - отдельный сертификат не требуется. Огнестойкость достигается количеством воды, подаваемой при пожаре на штору. Конструкция противопожарной шторы

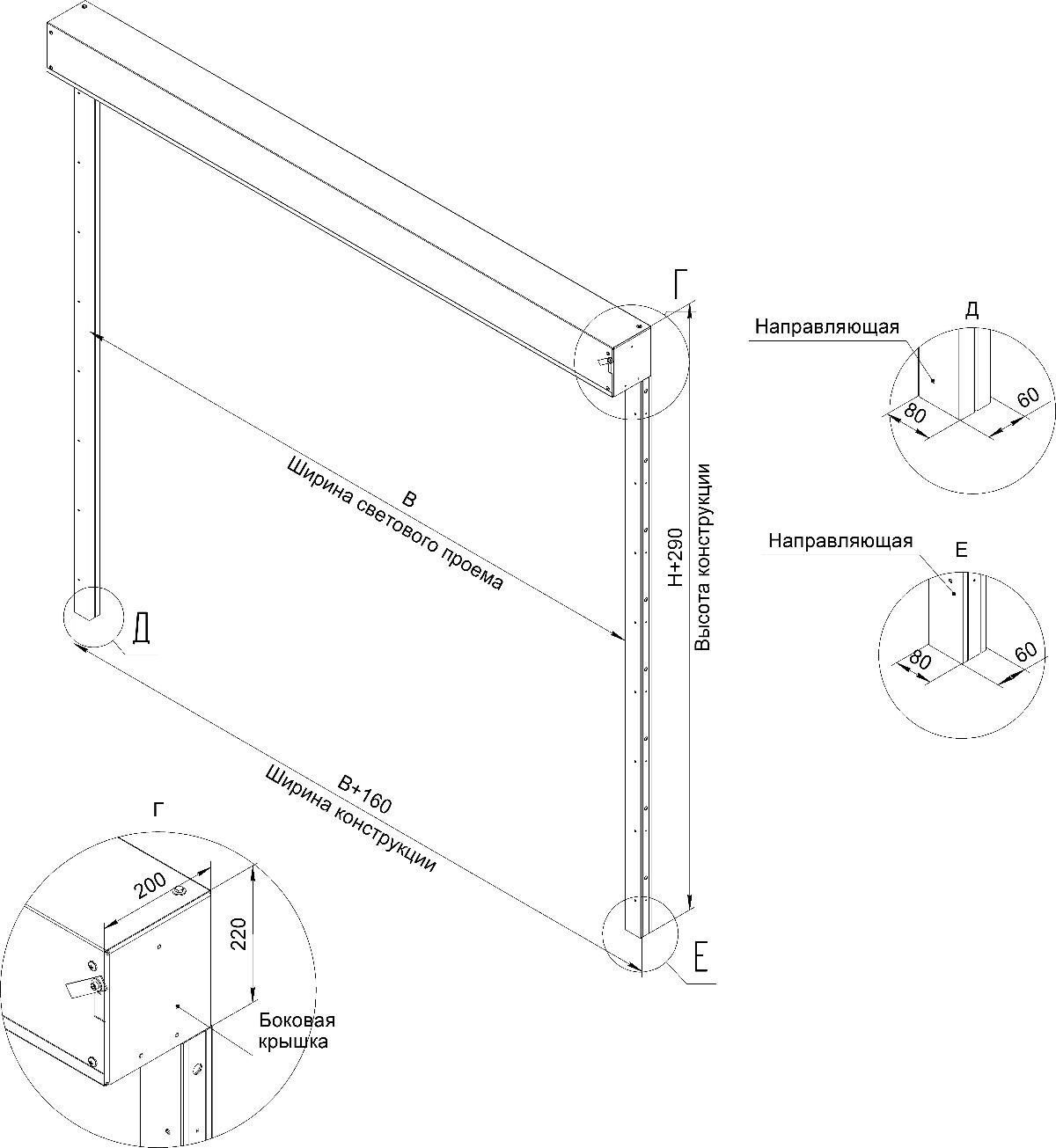

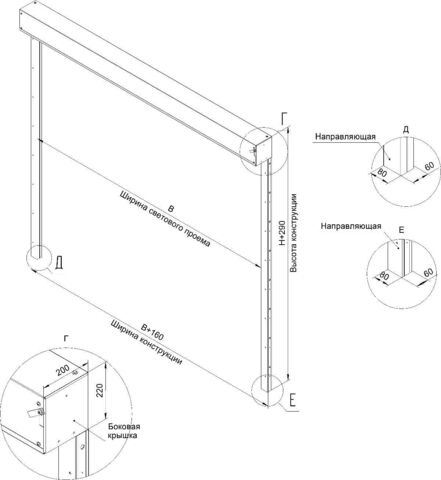

Конструкция негорючей шторы достаточно проста и надежна. Короб, который закрывает приводной вал, производится из листовой оцинкованной стали или нержавейки (по запросу). Конструкция изготавливается точно под проём согласно замерам и чертежам и может быть разных габаритов, в зависимости от высоты и длины шторы. При длине свыше 4 метров короб составляет 33х33 см. Возможна окраска короба и направляющих по цветовой шкале RAL.

Вал, на который наматывается штора, изготавливается из прочной металлической трубы, в которую помещается внутривальный двигатель европейского производства.

Полотно шторы МВА (FireTechnics, FireShield)

Плотность ткани от 240 г/м2;
Полотно однослойное. Ткань имеет как европейский, так и российский сертификаты качества.

Для больших размеров ткань армирована нержавеющей проволокой и имеет большую плотность на разрыв и устойчивость к большим температурам, нетоксична и негорючая. Полностью соответствует всем требованиям МЧС.
Для усиления конструкций большой ширины устанавливаются металлические пукли, которые предотвращают выход полотна из направляющих. Возможна конструкция с карманами, которые направляют полотно по боковым штангам.

огнестойкая ткань для противопожарных штор с армированием и силиконом

Для противопожарных штор большого размера (Premium) используется усиленная конструкция с дополнительными роликами, которые поддерживают вал и исключают его провисание. В такой конструкции короб и направляющие отличаются от стандартной конструкции, используется более толстый металл и мощные двигатели. Для штор Premium используется усиленная огнестойкая ткань с металлическим каркасом внутри.

Где устанавливают шторы-экраны

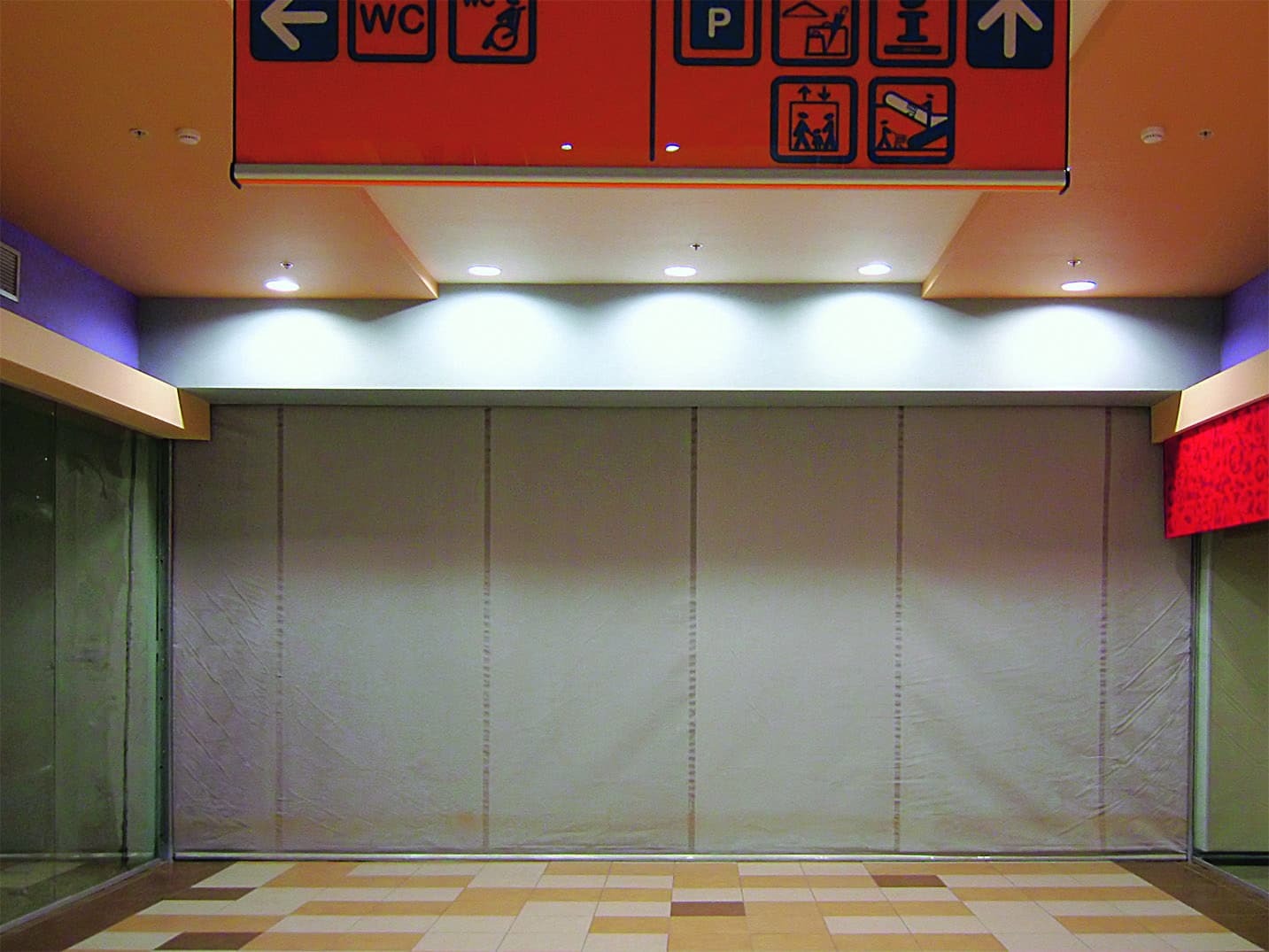

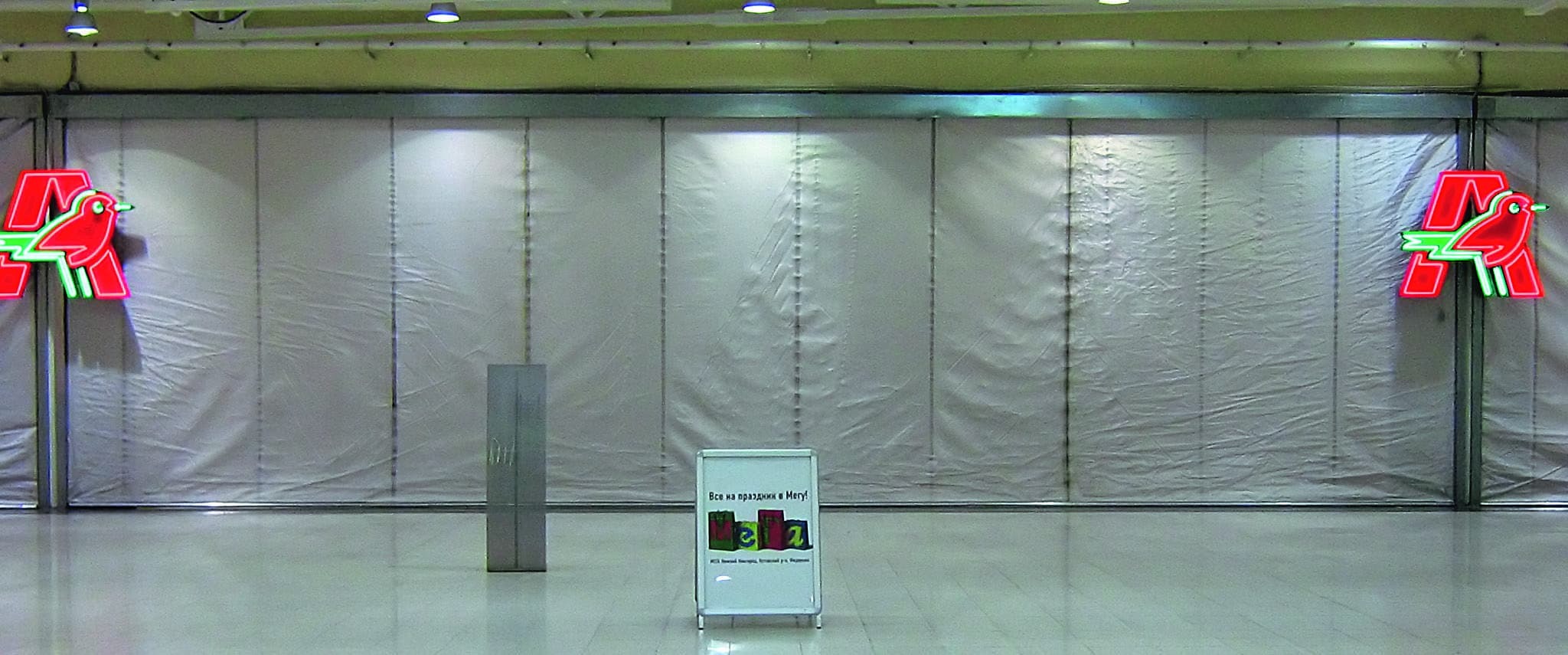

Противопожарные шторы с орошением закладываются в строительном проекте и монтируются в различных строениях по назначению и перекрывают несколько видов проёмов. По назначению часто заказывают противопожарные шторы в торгово-развлекательные центры, производственные и складские помещения, парковки, объекты культурного назначения, общественные, медицинские учреждения.

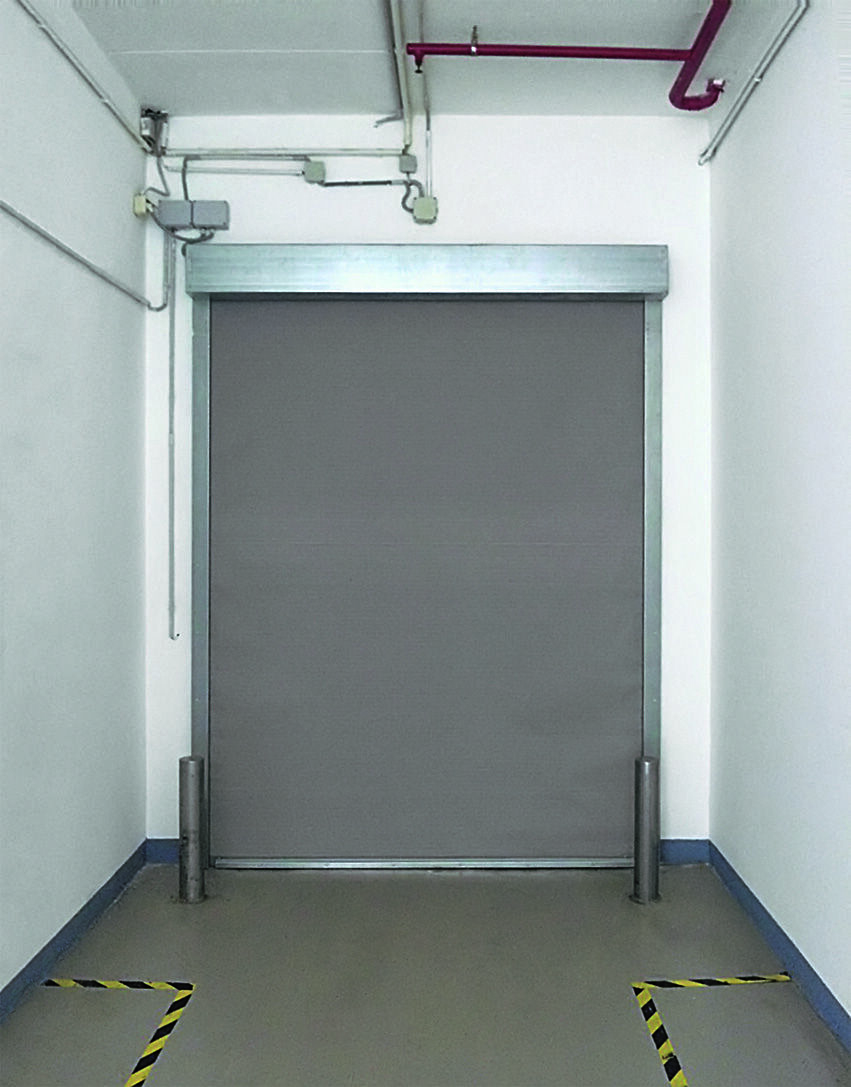

Виды проёмов, которые по проекту должны перекрываться при пожаре, обычно не имеют возможности установки стационарной преграды из негорючего материала. Это может быть лифтовой проём, тамбур-шлюз, переход между кухней и залом в кафе или ресторане, переход из одного цеха в другой на производстве и тд.

Особенности установки

Отсекающий профиль помогает шторе быстрее опуститься и ограждает помещение от огня. Для большей эффективности внизу профиля приклеивается вспучивающийся при высокой температуре углеродный материал;
Привод — устанавливается проверенный временем и опытом немецкий внутривальный двигатель;
Блок управления KMS-EV-4.0 — управление производится непосредственно с пульта управления пожарной сигнализации. Если отключается электропитание на объекте, то для опускания шторы используется автономный аккумулятор, который обязательно устанавливается в конструкциях на объектах с категорией электропитания ниже 1 класса.
Дверь-лазейка (калитка) изготавливается по желанию заказчика, в зависимости от проекта.
