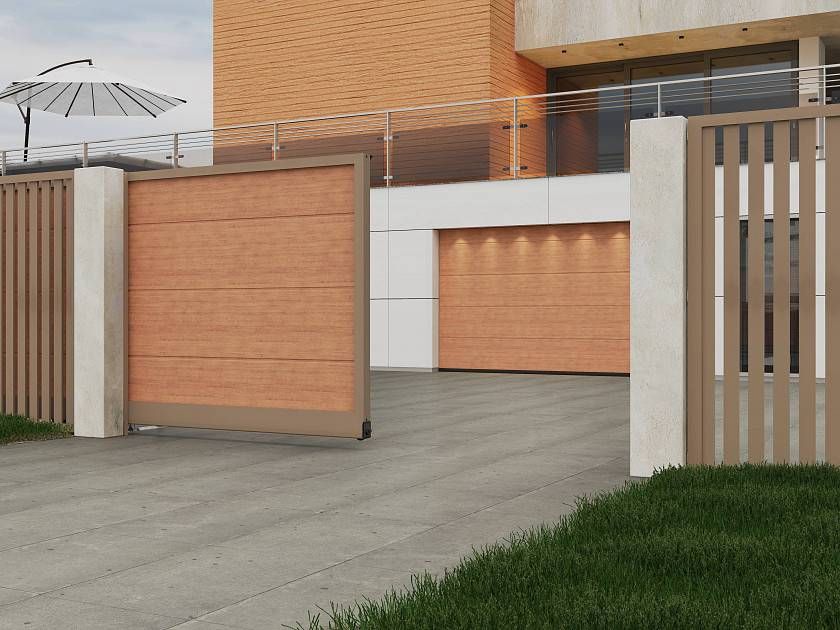

Ворота откатные (сдвижные) Алютех Prestige

Система комплектующих ALUTECH серии PRESTIGE применяется для изготовления въездных конструкций (откатных, распашных ворот и калиток), а также секций ограждений и предназначается для установки на частных и промышленных объектах

Ассортимент

Мы предлагаем высококачественные конструкции ворот серии Prestige для различных ценовых сегментов.

Prestige 68 – более экономичные варианты конструкций распашных и откатных ворот, изготовленных на базе профилей шириной 68 мм. Модель Prestige 68 позволяет изготавливать ворота с максимальными размерами 4000×2585 мм.

В конструкции ворот модели Prestige 68 используется алюминиевый профиль шириной 68 мм, позволяющий собрать прочную и надежную конструкцию, которая сочетает все технологические и конструктивные особенности серии Prestige.

Данная модель позволяет выполнить распашные ворота и калитку в едином стиле, что немаловажно при выборе оформительских решений.

Prestige 96 – конструкции распашных и откатных ворот, изготовленных на базе стандартных профилей шириной 96 мм. Модель Prestige 96 позволяет изготавливать ворота с максимальными размерами 5000×3210 мм.

Многобразие конструктивных решений

Многообразие заполнений (более 20 вариантов заполнения полотна ворот и/или калитки)

сэндвич-панель

(микроволна, горизонтальный гофр, филенка)

профили роликовой прокатки (AG/77,

AG77/H)

алюминиевый

профиль (сплошное заполнение)

алюминиевый
профиль

(разреженное заполнение)

Экономичные варианты заполнения

Конструкция въездных ворот предусматривает возможность изготовления полотна из экономичных материалов

по желанию заказчика.

В алюминиевую раму ворот можно установить профилированный лист, деревянную доску или любой другой

листовой материал.


профилированный лист	деревянная доска

Широкая цветовая гамма

Разнообразие цветовой гаммы заполнения позволит вам с легкостью подобрать цвет конструкции въездных ворот и калиток серии ADS400, а также создать единство архитектурного стиля вашего дома и окружающей его оригинально оформленной территории.

Широкий выбор цветов алюминиевых профилей, профилей роликовой прокатки AG/77 и сэндвич-панелей позволяет подобрать ворота серии ADS400 для самых разнообразных объектов.

Стандартные цвета сэндвич-панелей:

Микроволна, S-гофр (стандартные цвета: RAL8014, RAL8017, RAL6005, RAL3004, RAL5010, RAL9006, RAL9016, RAL1015, ADS703)
Панель со структурой «под дерево», S, М, L-гофр (золотой дуб, темный дуб, вишня)
Филенка (золотой дуб, темный дуб, RAL8014, RAL9016


S-гофр	М-гофр	L-гофр	Микроволна	Филенка

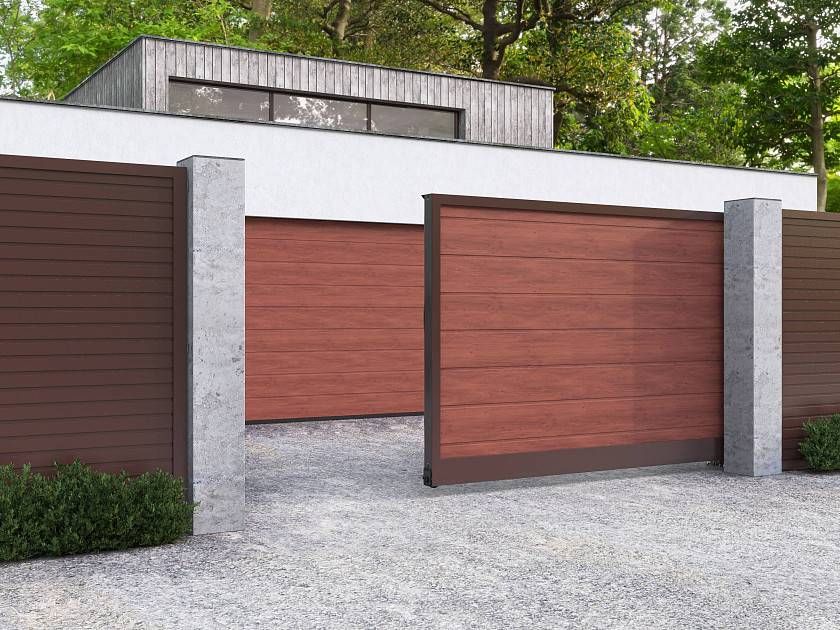

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), придадут коттеджу элемент престижа и индивидуальности.


Темный дуб	Золотой дуб	Вишня

13 стандартных цветов профиля роликовой прокатки AG/77.

(RAL9016 белый, RAL8014 коричневый, RAL8019 темно-коричневый, RAL7038 серый, RAL6009 зеленая ель, RAL6005 зеленый мох, RAL3004 красный рубин, RAL5011 темно-синий, RAL1019 бежевый, RAL9001 кремовый, RAL9006 серебристый металлик, золотой дуб).

7 стандартных цветов алюминиевых экструдированных профилей с глянцевой поверхностью.

(RAL9016 белый, RAL8014 коричневый, RAL8017 шоколадный, RAL3004 красный рубин, RAL5010 синий, RAL6005 зеленый мох, RAL9006 серебристый металлик).

По желанию можно окрасить в любой цвет по шкале RAL (оговаривается дополнительно).

Для автоматизации въездных ворот предлагаем вам Автоматику для ворот

Откатные ворота представляют собой самонесущую конструкцию, в которой рама ворот с заполнением перемещается по роликовым опорам, установленным на фундаменте вне зоны проезда ворот (за проемом).
Устанавливаются на объектах как частного, так и промышленного строительства.

Конструкция откатных самонесущих ворот

Рама створки ворот
Заполнение ворот
Роликовая опора
Столб с поддерживающим кронштейном и роликами
Улавливатель нижний
Улавливатель верхний
Столбы


В конструкции рамы откатных ворот используется совмещенный алюминиевый профиль шины и рамы, обеспечивающий прочность и надежность конструкции в процессе эксплуатации.


В откатных воротах применяются роликовые опоры с использованием высококачественных полимерных материалов, а также нейлоновая рейка, которая обеспечивает бесшумность, плавность хода и долговечность эксплуатации изделия.

В откатных воротах применяются роликовые опоры с использованием высококачественных полимерных материалов, а также нейлоновая рейка, которая обеспечивает бесшумность, плавность хода и долговечность эксплуатации изделия.

Дополнительные опции для откатных ворот

Въездные ворота серии ADS400 могут комплектоваться следующими дополнительными позициями.

Рама опорная для бетонирования

Рама предназначена для установки створки откатных ворот. Перед установкой створки необходимо позиционировать опоры роликовые в соответствии с их расположением на опорной раме.

Устанавливается в соответствии с инструкцией по подготовке проема откатных ворот.

Фундамент под опорную раму и столбы должен быть заглублен не менее чем на 1,3 м от уровня земли и залит на песчано-гравийную подушку толщиной 0,3–0,4 м.

Фундамент можно бетонировать бетоном класса С16/20 (М250).


Рама с использованием удерживающих столбов.	Рама без использования столбов.

Столб поддерживающий и раскос

Предназначен для удержания створки откатных ворот в вертикальном положении. Столб устанвливается на опорную раму вертикально и крепится с помощью резьбовых соединений.

створка ворот;
рама ворот опорная;
столб удерживающий;
ролик поддерживающий FLGU.400.0606;
кронштейн FLGU.400.0901;
крепеж.

Раскос рекомендуется устанавливать на поддерживающий столб при высоте проема более 1900 мм.
Крепление осуществляеться с помощью саморезов.

створка;
столб удерживающий;
рама ворот опорная;
раскос;
винт самонарезающий.

Полимерная зубчатая рейка

Рейка устанавливается на профиль шины откатных ворот. Обеспечивает бесшумность работы и плавность хода, а также простоту крепления (не требуются сварочные операции). Подходит к приводам NICE и AN-motors.
